　　内箱尺寸W×H×D(cm)

　　40×50×40

　　50×60×50

　　50×75×60

　　60×85×80

　　100×100×80

　　外箱尺寸W×H×D(cm)约

　　110×136×71

　　117×146×85

　　117×166×91

　　140×176×101

　　170×186×111

　　内箱容积(L)

　　80

　　150

　　225

　　408

　　800

　　温度范围

　　A:-20℃～150℃B:-40℃～150℃C:-60℃～150℃D:-70℃～150℃

　　湿度范围

　　20%～98%RH(10%～98%RH/5%～98%RH)

　　温湿度解析精度

　　0.1℃,0.1%RH

　　温湿度分布精度

　　2.0℃,3.0%RH

　　温湿度控制精度

　　±0.3℃；±2.5%RH

　　升温/降温时间

　　约3.0℃/分钟；约1.0℃/分钟

　　保温材质

　　耐高温高密度氯基甲酸乙醋泡沫绝缘体材料

　　冷却系统

　　气冷式/单段压缩机(-40℃)气冷式/双段压缩机(-40℃～-70℃)

　　保护装置

　　无熔丝开关、(压缩机过载、冷媒高低压、超湿度超温)保护开关、保险丝故障警告系统

　　配件

　　记录器(选购)、观视窗、50mm测试孔、PL箱内灯、隔板、干湿球纱布

　　控制器

　　韩国TEMI880

　　电源

　　1φ220VAC±10%50/60Hz/3φ380VAC±10%50/60Hz

　　测试环境条件

　　环境温度为+5~+28℃、相对湿度≤85%、试验箱内无试样条件下

　　测试方法

　　GB/T5170.2-2008温度试验设备

　　GB/T5170.5-2008湿热试验设备

　　温度范围

　　-40℃～+150℃

　　湿度范围

　　20%---98%湿度温度（25至85度可做湿度）

　　温度波动度

　　≤0.5℃（注：如按GB/T5170.2-1996表示，波动度为≤±0.25℃）

　　温度偏差

　　±2℃

　　温度均匀度

　　小于等于±2℃

　　升温时间

　　3℃/min（平均升温速率）

　　降温时间

　　1℃/min（平均降温速率）

　　湿度范围（仅湿热型）

　　（20～98）%RH（参照温湿度可控制范围图，无有源湿、热负载）

　　温湿度可控制范围图

　　相对湿度偏差（仅湿热型）

　　±2.0%RH

　　满足试验方法

　　GB/T2423.1-2008(IEC-2-1:2007)低温试验方法Ab

　　GB/T2423.2-2008(IEC-2-2:2007)高温试验方法Bb

　　GJB150.4-1986低温试验

　　GJB150.3-1986高温试验

　　GB/T2423.3-2006(IEC-2-78:2007)恒定湿热试验方法Cab

　　GB/T2423.4-2008(IEC-2-30:2005)交变湿热试验方法Db

　　GJB150.9-1986湿热试验（图1、图2）

　　（每立方米负载不大于35kg/m3钢的热容量，湿热试验时无有源湿、热负载）

　　结构特征

　　保温围护结构

　　1.外壁材料：优质沙面不锈钢板

　　2.内壁材料：优质镜面不锈钢板（密封条可耐高低温范围-100度----+300度，寿命10年）

　　3.箱体保温材料：硬质聚氨酯泡沫+玻璃纤维

　　空气调节通道A

　　1.采多翼离心式循坏风扇，加强轴心加耐高低温之旋转叶片铝合金制成，以达强制对流。

　　2.FLOWTHROW送风方式；水平扩散垂直热交换弧形循环。

　　3.可调式侧吹出风口及护纲回风口。

　　试验箱标准配置

　　1.观察窗：透明电热膜中空钢化玻璃1个（位于门上）

　　2.引线孔：φ50mm1个（位于箱体左侧）

　　3.门上备室内照明灯(高效长寿节能灯)

　　4.移动脚轮：4个

　　5.样品架：不锈钢样品架1层，挂钩4个，承重(均布):25kg/层

　　（箱内样品累计总承载不超过：100kg）

　　门

　　单开铰链门（面对箱体时，左铰链，右把手），配观察窗、照明灯、窗框/门框防凝露电热装置

　　控制面板

　　控制器显示屏、电源开关及状态指示灯

　　机械室

　　制冷机组、接水盘、排水孔

　　冷凝风机、冷凝器进风口、补给水箱

　　配电控制柜

　　IO板、机床变压器、镇流器、中间继电器、时间继电器、固态继电器、交流接触器、热继电器、保险丝、空气开关

　　加热器

　　1.镍铬合金电热丝式加热器

　　2.加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器）

　　3.加热器功率：12KW

　　加湿器（仅湿热型）

　　1.外置可拆卸锅炉加湿方法

　　2.不锈钢铠装加热器

　　3.加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器）

　　4.水位控制装置，加热器防干烧装置，沉淀物收集装置，液位观察窗

　　5.加湿器功率：2.5KW

　　水路（仅湿热型）

　　1.补给水箱50L，含高低水位指示，可拆卸清洗

　　2.高效电磁挤压水泵，可连续运转5000H

　　4.高低温双水位电子液位开关，可防止误动作

　　5.缺水空焚超温保护+超低水位保护+供水超时，确保设备安全运行

　　电源线孔及排水孔

　　位于箱体背面

　　制冷系统

　　工作方式A

　　采用二级压缩

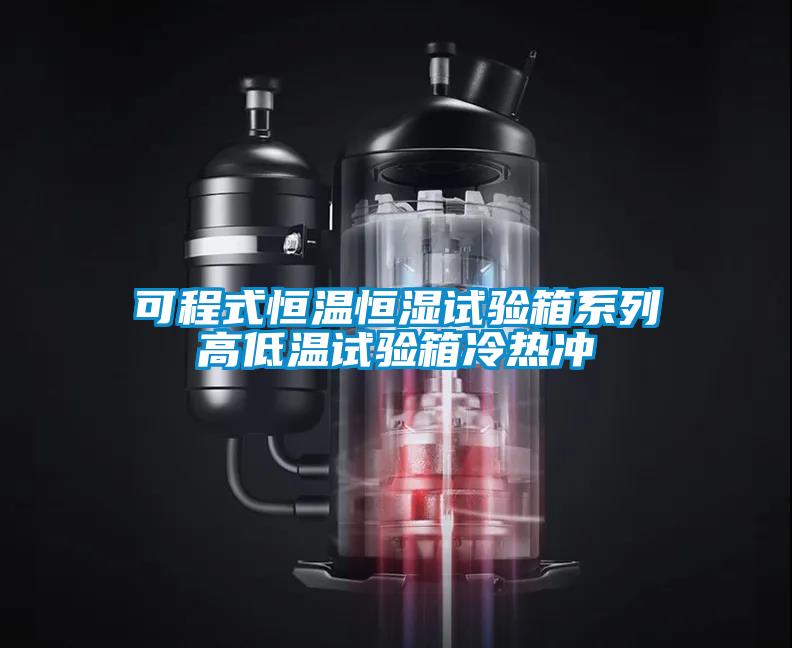

　　制冷压缩机

　　全封闭低噪音转子式压缩机

　　蒸发器

　　翅片管式换热器（兼做樱桃TV在线观看器）

　　冷凝器

　　风冷式：翅片管式换热器。

　　节流装置

　　膨胀阀+毛细管

　　板式热交换器（复叠式制冷系统采用）

　　不锈钢钎焊板式换热器

　　制冷机控制方式

　　1.控制系统根据试验条件自动调节制冷机运行最佳节能工况

　　2.蒸发器制冷量由控制系统驱动电磁阀切换

　　3.压缩机回气冷却回路

　　制冷剂

　　R404a/R23（臭氧耗损指数均为0，R23为复叠式制冷系统采用）

　　电气控制系统

　　控制器型号

　　韩国三元TEMI880

　　显示器

　　TEMI880：5英寸，

　　运行方式

　　程序方式、定值方式

　　设定方式

　　TEMI880中英文菜单（可自由选择），触摸屏方式输入

　　程序容量

　　TEMI880（触摸式）

　　1.程序：最大10组

　　2.段数：最大120段

　　3.循环数：最大可无限循环

　　设定范围

　　温度：根据设备的温度工作范围调整

　　分辨率

　　温度：0.1℃；时间：1min;湿度：0.1％RH(温湿度试验设备)

　　输入

　　PT100白金热电阻

　　控制方式

　　1.抗积分饱和PID

　　2.BTC平衡调温控制方式+DCC智能冷量控制+DEC智能电气控制(温度试验设备)

　　3.BTHC平衡调温调湿控制方式+DCC智能冷量控制+DEC智能电气控制(温湿度试验设备)

　　曲线记录功能

　　具有带电池保护的RAM，可保存设备的设定值、采样值及采样时刻的时间；最大记录时间为180天(当采样周期为60S时)

　　附属功能

　　1.故障报警及原因、处理提示功能

　　2.断电保护功能

　　3.上下限温度保护功能

　　4.日历定时功能(自动启动及自动停止运行)

　　5.自诊断功能。

　　温湿度测量

　　温度：PT100白金热电阻

　　湿度：干湿球温度计法（仅湿热型）

　　湿热系统供水（仅湿热型）

　　供水方式

　　水泵提升

　　供水装置位置

　　正面抽屉式水箱

　　储水箱容积

　　50L（手提式）

　　供水水质要求

　　电阻率≥500Ω·m

　　安全保护装置

　　制冷系统

　　1.压缩机过热

　　2.压缩机过流

　　3.压缩机超压

　　4.冷凝风机过热

　　加湿系统（仅湿热型）

　　1.加湿热管干烧

　　2.水位异常

　　3.供水超时

　　试验箱

　　1.可调式超温

　　2.空气调节通道极限超温

　　3.风机电机过热

　　其它

　　1.总电源相序和缺相保护（三相式电源适用）

　　2.过载及短路保护

　　3.箱体多次开门造成制冷系统故障报警保护

　　其他配置

　　电源线缆

　　220V4KW

　　总电源开关

　　NFB断路器

　　运输

　　试验箱为整体式，整体运输

　　使用条件

　　由用户保证下列各项条件

　　安装场地

　　1.地面平整，通风良好

　　2.设备周围无强烈振动

　　3.设备周围无强电磁场影响

　　4.设备周围无易燃、易爆、腐蚀性物质和粉尘

　　5.设备周围留有适当的使用及维护空间，如下图所示：

　　A：不小于60cmB：不小于120cmC：不小于60cmD:不小于120cm

　　环境条件

　　1.温度：5℃～35℃

　　2.相对湿度：≤85%

　　3.气压：86kPa～106kPa

　　自来水（仅限配纯水机的湿热型设备）

　　流量≥200kg/h，压力0.1MPa～0.25MPa

　　自来水符合GB5749-1985生活饮用水卫生标准

　　注：纯水机备DN15内螺纹接头
